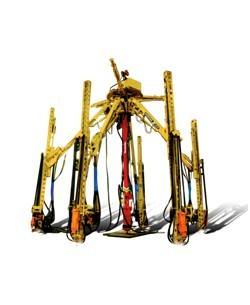

XFJD系列竖井钻机

XFJD系列竖井钻机是为建井施工穿凿竖井研制的专用设备,适用井直径范围大,操作灵活、定位精确、安全可靠。该设备以压缩空气为动力,采用液压传动,使钻架所有动作实现机械化。配用高效气动凿岩机,长推进行程,加之采用平行移动机构,使钻凿炮孔精度和效率相应提高,大大节省了辅助工作时间,与国内行业同类产品相比,工作效率提高10%。
XFJD系列竖井钻机型号:
XFJD5.5 、XFJD5.6 、XFJD6.7、 XFJD6.10 、XFJD6.11、 XFJD8.12
XFJD系列竖井钻机参数表:
基本性能参数 | 单位 | 参数值 | |||||||
SJZ3.5 | SJZ4.5 | XFJD5.5 | XFJD5.6 | XFJD6.7 | XFJD6.10 | XFJD6.11 | XFJD8.12 | ||
适用井筒直径(荒径) | m | 4-6 | 4-6 | 5-6 | 6-8 | 6-8 | 8-10 | 9-11 | 10-13 |
收拢尺寸 | m | Φ1.4*6 | Φ1.65*6 | Φ1.8*6 | Φ1.9*7.2 | Φ1.9*7.2 | Φ1.9*8 | Φ1.9*8 | Φ2.25*8.1 |
动臂数量 | 3 | 4 | 5 | 5 | 6 | 8 | |||
支撑范围 | 按协议制作 | ||||||||
摆臂角度 | ° | 150 | 150 | 115 | 115 | 120 | 96 | ||
摆臂方式 | 摆动马达 | 液压油缸 | |||||||
钻孔直径 | mm | Φ38-Φ55 | |||||||
钻孔深度 | m | 3.5 | 4.3 | 5.3 | |||||
钻孔范围 | m | Φ1.65-6 | Φ1.65-6 | Φ1.65-6.3 | Φ1.65-8.2 | Φ1.65-8.2 | Φ1.65-10.5 | Φ1.7-11.5 |
Φ1.7-11.5 Φ1.7-13.5 |
钻机重量 | Kg | 4100 | 4700 | 5300 | 6300 | 7800 | 8700 | 9000 | 12000 |
耗风量 | m³/min | 40 | 50 | 60 | 60 | 70 | 70 | 70 | 100 |
