无锡型型乳化液箱RX315/25B
卓力工矿优质供应：乳化液箱,无锡型型乳化液箱,RX315/25B乳化液箱

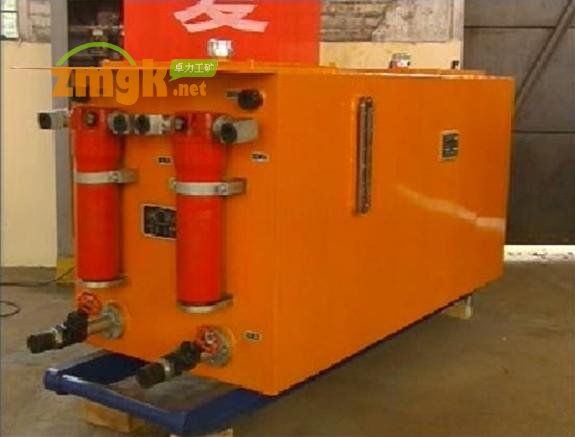

RX315/25B型乳化液箱
RX315/25B型乳化液箱
1. 自动配液器 2.回液过滤器 3. 磁性过滤器 4. 视孔盖 5片式过滤器 6. 蓄能器 7.泵吸液管(φ100) 8.支架回液接头(B50) 9.配液供水 10.联通断路器 12.高压过滤器 13.压力表 14.交替阀 15.向支架供液(2根) 16.泵卸载回液管 17泵吸液截止阀
RX315/25B型乳化液箱技术参数表
|
序号
|
参数名称
|
单位
|
参数值
|
|
1
|
公称压力
|
MPa
|
31.5
|
|
2
|
公称流量
|
L/ min
|
315
|
|
3
|
工作室容积
|
L
|
2500
|
|
4
|
乳化油储存腔容积
|
L
|
160
|
|
5
|
蓄能器容积
|
L
|
40
|
|
6
|
出厂时蓄能器充气压力
|
MPa
|
20.7～22.7
|
|
7
|
高压过滤精度
|
μm
|
80
|
|
8
|
回液过滤精度
|
μm
|
250
|
|
9
|
泵吸液胶管
|
mm
|
φ102(4″)
|
|
10
|
泵出液胶管
|
mm
|
2-φ32
|
|
11
|
卸载回液胶管
|
mm
|
φ51
|
|
12
|
总出液口规格
|
mm
|
φ31.5
|
|
13
|
工作液
|
|
5：95乳化液
|
|
14
|
外形尺寸
|
mm
|
3755×1270×1510
|
|
15
|
重 量
|
kg
|
1910
|
RX315/25B型乳化液箱是储存、回收、过滤乳化液的装置，并配有乳化液泵正常运转所必须的液压控制系统，它和乳化液泵共同组成乳化液泵站。作为采煤综合机械化工作面液压支架的动力源。也可与其它相应的液压设备配套。该液箱是由液箱体、自动配液装置、滤网、磁性过滤器、吸液截止阀、交替阀、高压过滤器、蓄能器、回液过滤器、压力表、液位液温计、低液位控制器等主要零部件组成
