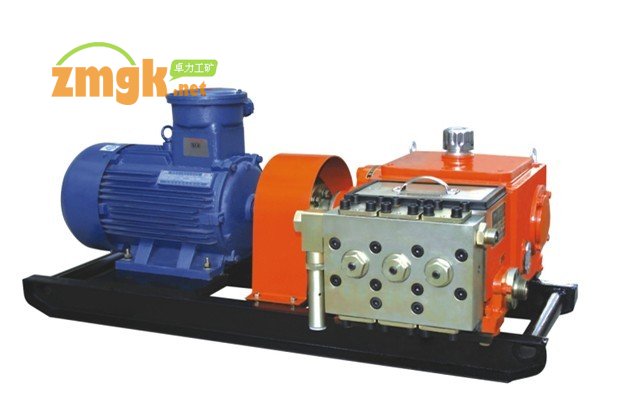

RMI/S375乳化液泵站
RMI/S375乳化液泵乳化液泵站技术参数
标准型 自动混液自动控制的乳化液泵站
单泵额定流量 430升/分
额定压力 37.5 Mpa
结构类型 滑撬底座
乳化液泵型号 S375
乳化液泵数量 4
压力调节范围 卸载阀压力范围-系统工作压力的10%
总功率 4×280KW=1120 KW
重量 单泵=4500 kg
系统=4500 × 4泵 18000 kg
乳化液箱和软管等 3850 kg
辅助液箱 1950 kg
外置控制装置 1550kg
电控台 650 kg
系统总重 26.1吨
尺寸 单泵=3198长×1150宽×1335高mm
系统=29298长 x 1400宽 x 1600高mm
安装方式 滑撬底座，装在平板车上
低压到额定压力的时间 7毫秒
系统工作方式 自动混液自动控制
大修时间（年） 3
服务寿命 （年） 15 （按正确的程序操作）
2.乳化液箱和自动混液系统和辅助液箱
供水水压 最大1.0Mpa
供水流量 最小23升/分-最大136升/分
乳化液箱工作容积（升） 10000 （主箱4443升，辅助箱5557升）
乳化液箱最大容积（升） 13280
乳化液低位容积（升） 4172
乳化油箱的额定能力（升） 800升
油的低位（升） 267升
配液方式 抑止阀调节的齿轮泵
配液速度 22升-135升/分
混合液体的浓度 99:1水/油比到95：5的水/油比
安全阀的压力范围 工厂设定值为44.9 Mpa
高压供液管 =Dayco CMH6 型，带快速接头
供水管、卸载阀回液管 = BC 174 钢销连接
吸液管 =规格352，600型
箱的材质 不锈钢
过滤器型号和精度
进水过滤器 =25micron 反冲洗式
泵供液过滤器 =25micron
对式回路过滤器 =12
卸载阀过滤器 =10micron
液箱通气帽 =40micron
过滤器自动卸载，由旁路保护
蓄能器 20升x2
蓄能器压力 系统工作压力的70%
3.乳化液泵
单泵额定流量 =430升/分
额定压力 =37.5Mpa
柱塞数 =3
柱塞直径和冲程 =70mm直径x60mm冲程
柱塞材料 =氧化铝全陶瓷
柱塞密封 = 聚合材料
曲轴转速 =653 rpm
吸液阀形 =蘑菇形阀
供液阀形 =翼形
润滑油监测 =压力0-2.5Mpa
=温度0-100摄氏
=油位 -低油位
驱动减速方式 =斜齿轮
减速 =单级
减速比 =2.297：1
润滑方式 =油泵和溅入式
润滑油压力和排量 =0.38-Mpa, 32.5升/分
润滑油型号 =壳牌油 ---- Omala220 或相等
4.乳化液泵电机
制造商 南阳防爆电机集团公司
型号 YBRB355
额定功率 280 kw
额定电压 1140 v
额定电流 （A） 60.5
额定功率因数 （cos） 0.9
额定转速 1488
启动扭距/额定扭距 2.1
启动电流/额定电流 7
最大扭距/额定扭距 2.4
频率 50HZ
额定频率 50HZ
绝缘等级 F
线圈连接方式 △
工作方式 S1连续
防爆型和标准 GB3836, Exdl
保护等级 IP55
冷却方式 全密封风冷 自冷式
允许温升 90K(JB8674)
过热保护 绕组热阻器
电缆最大出口直径 插座最大适合95mm
电缆连接插头和插座 插座 Victor 002812A,带IPC讯号连接
插头 Victor002905A,与插座配套
电压1140/200amp
外形尺寸（长x高x宽） 1800 x 740 x 1150
重量 2080 kg
制造标准 国标
服务寿命（年） 20
将在电机线路中采用温度开关， 使电机温度保护与先导控制回路串接，并接入负荷中心。
5. 运输尺寸
主液箱
高 1600mm
宽 1400mm
长 6150mm
重(空) 3250kg
辅助液箱
高 1547mm
宽 1400mm
长 5000mm
S375 泵组件
高 1362mm
宽 1140mm
长 3198mm
重 4500 Kg
过滤器参数
进水过滤器 40micron反冲洗式
压力过滤器 25micron
回液管路过滤器 12micron
液箱通气孔 40micron
卸载阀过滤器 10micro
RMI/S300喷雾泵
1.主要参数
单泵额定流量 517升/分
额定压力 14.5 Mpa
结构类型 滑撬底座
喷雾泵型号 S300
喷雾泵数量 3
总功率 3x160KW=480 KW
重量 单泵 =3270 kg
系统 =3270 x 3泵 =9810kg
水箱和软管等 =3600 kg
连接板 = 290 kg
电控台 =与水箱连接
系统总重 =13700kg
尺寸 单泵 =3000长x1140W宽x1384高 mm
系统 =19024长x1400宽x1600高mm
安装方式 滑撬底座，装在平板车上
低压到额定压力的时间 毫秒
系统工作方式 恒压，稳定流量
大修时间（年） 3
服务寿命 （年） 15 （按正确的程序操作）
2. 水箱工作容积 5349升
低水位 1628升
水箱材料 不锈钢
安全阀设定压力 设定为16.5Mpa
匹配的软管标准
高压供液管 Dayco CMH6 快速接头
水阀和回路 BC规格174规格U形销
吸水管 规格352，型号600
过滤器型号和精度：
进水过滤器 40micron 反冲洗式
压力过滤器 25micron
水箱通气帽 40 micron
过滤器自动保护 在旁路上，具有自动保护作用
蓄能器 20升x 2
蓄能器压力 系统工作压力的70%
3. 单泵额定流量 517升/分.
额定压力 14.3Mpa
柱塞数量 3
柱塞直径及冲程 80毫米直径x 60毫米冲程
柱塞材质 氧化铝全陶瓷
柱塞密封 聚合材料
曲轴转速 602 rpm
吸液阀形状 蘑茹形
排液阀形状 翼形
润滑油的监控 压力 0-2.5 Mpa
温度 0-100 摄氏度
油位-低油位
驱动减速方式 斜齿轮
减速-单级
减速比 2.49：1
润滑方式 油泵和溅入式
润滑油压力和排量 0.38-Mpa, 24升/分
油的型号 壳牌油 ---- Omala220
4. 喷雾泵用电机
制造商 南阳防爆电机集团公司
型号 YBRB315
额定功率 160 kw
额定电压 1140v
额定电流 （A） 36
额定功率因数 （cos） 0.9
额定转速 1486r/min
启动扭距/额定扭距 2.1
启动电流/额定电流 7
最大扭距/额定扭距 2.4
频率 50HZ
额定频率 50HZ
绝缘等级 F
线圈连接方式 △
工作方式 S1-连续
防爆型和标准 GB3836, Exdl
保护等级 IP55
冷却方式 全密封风冷
允许温升 90K (JB8674)
过热保护 温度开关
电缆最大出口直径 插座最大适合95mm
电缆连接插头和插座 插座 Victor00281A Type 2
带IPC讯号连接
插头 Victor002905AType 2与插座配套
电压volt1140/200 amp.
外形尺寸（长x宽x高） 1645L x 640 x 1000
重量 1320 kg
制造标准 国标
服务寿命（年） 20
将在电机线路中采用温度开关，使电机温度保护与先导控制回路串接，并接入负荷中心。
5.运输尺寸
水箱
高 1600mm
宽 1400mm
长 5500mm
重 2750Kg
外置控制装置运载架
高 1190mm
宽 1300mm
长 1600mm
重（空） 1270Kg
泵组件
高 1334mm
宽 1140mm
长 3000mm
重 3270Kg
过滤器
反冲式进水过滤器 40 micron
供水过滤器 25 micron
水箱通气帽 40 micron
