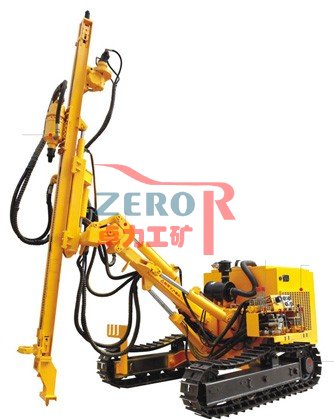

SKM200型履带潜孔钻机



SKM200型履带潜孔钻机

一、SKM200型履带潜孔钻机用途

SKM200型露天履带式潜孔钻车属自行式液压潜孔设备，采用先进液压技术，耗气量低，回转扭矩大，移孔变位方便，钻孔作业时，稳定性好。
SKM200型露天履带式潜孔钻车主要用于采矿采石、道路修建、水利电力等露天工程钻凿爆破孔。钻车性能可靠，凿岩效率高，在中硬岩石上的凿岩速度是低风压钻车的近2倍。


二、SKM200型履带潜孔钻机适用范围

适用岩石                                         f=6~20
钻孔直径                                          80~140mm
钻凿垂直孔深                                      35m
钻凿水平孔深                                     30m
钻凿水平孔最大高度                               3500mm
行走速度                                         2.5km/h
单机爬坡能力                                     25^O

三、SKM200型履带潜孔钻机主要技术参数

钻臂俯仰角度                                     上、下共70^O
钻臂摆动角度                                     左、右各45^O
导轨俯仰角度                                     上、下共100^O
导轨摆动角度                           左、右各30^O（特殊工况时左90^O）
一次推进长度                                     3000mm
推进器补偿长度                                   1200mm
最大提升力                                       18kN
工作气压                                         0.7~1.6Mpa
耗气量                                           7~12m³/h
回转机转速                                       0~70rpm
回转扭矩                                         2300N·m
车底离地高度                                     300mm
原动机功率                                       58kW
整机重量                                          5t
运输状态时外形尺寸（长×宽×高）                   5900×2100×1950mm

SKM200型履带潜孔钻机参数表

钻 机 型 号	SKM200型履带潜孔钻机
适用岩石	f=6-20
钻孔直径	90～150mm
钻凿孔深	水平30m  垂直25m
行走速度	2.5km/h
爬坡能力	30°
回转机转速	0～70r/min
回转扭矩	3600N·m
提升力	18kN
一次推进长度	3000mm
补偿长度	1200mm
导轨俯仰角度	0～97°
导轨摆动角度	左、右各45°
离地间隙	300mm
发动机功率	玉柴58KW
工作气压	1.05~2.46Mpa
耗气量	7～18m³/min
整机重量	5t
外形尺寸（运输状态）	5900X2100X1950mm
配套空压机	15m3/min
