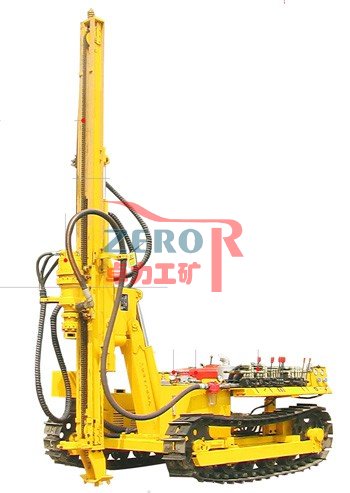

SKL100型履带式潜孔钻机
SKL100型履带式潜孔钻机
潜孔钻机凿岩的实质,是在凿岩过程中使冲击器潜入孔内,以减小由于钎杆传递冲击功所造成的能量损失,从而减小孔深对凿岩效率的影响。潜孔凿岩的凿岩设备是潜孔钻机,我国地下矿山常用的有YQ-80、YQ-100及QZ-165等型号,在坚固性系数f=8?14的矿岩中钻凿孔径为80~165毫米的深孔,能获得较高的凿岩速度。
潜孔钻机是冲击回转式钻机,其内部结构与一般凿岩机不同,其配气和活塞往复机构是独立的,即冲击器,如图2。其前端直接联接钻头,后端联接钻杆。凿岩时冲击器潜人孔内,通过配气装置(阀),使冲击器内的活塞(锤体)往复运动打击钎尾,使得钻头对孔底岩石产生冲击。冲击器在孔内的高速回转,则是由单独的回转机构,即由孔外的电动机或风动旋转装置,通过接在冲击器后端的钻杆来实现的。凿岩时产生的岩粉,由风水混合气体冲洗排出孔外,混合气体是由排粉机构经钻杆中心注入冲击器的,再经冲击器缸体上的气槽进入孔底。
SKL100型履带式潜孔钻机参数表
钻 机 型 号 | SKL100履带式露天潜孔钻车 |
适用岩石 | f=6-20 |
钻孔直径 | 83~130mm |
钻凿孔深 | 20m |
行走速度 | 2km/h |
爬坡能力 | 30° |
回转机转速 | 0~70r/min |
回转扭矩 | 2740N·m |
提升力 | 12kN |
一次推进长度 | 2000mm |
补偿长度 | 900mm |
导轨俯仰角度 | 0~97° |
导轨摆动角度 | 左32、右17° |
离地间隙 | 284mm |
发动机功率 | 常柴20KW (电动22KW) |
工作气压 | 0.5~1.4Mpa |
耗气量 | 7~12m³/min |
整机重量 | 3t |
外形尺寸(运输状态) | 4250X1980X2260mm |
配套空压机 | 12m3/min |
使用规则
(一)钻机的安装和准备
1、准备好凿岩洞室,其洞室规格可 根据凿孔的 方法确定,一般开凿水平孔时其洞室高度2.6-2.8米,凿上向孔,下向孔或倾斜孔时其洞室宽度为2.5米,高度为2.8-3米。
2、将气水管路、照明线路等引至工作面附近待用。
3、按孔为设计的要求,将支柱架设牢固。支柱的上下两端要垫上木板,在将横轴和卡环按照一定的高度和方向装在支柱上,利用手摇绞车将机器提起,按所需的角度固定在支柱上,然后调整钻机的孔向。
1、准备好凿岩洞室,其洞室规格可 根据凿孔的 方法确定,一般开凿水平孔时其洞室高度2.6-2.8米,凿上向孔,下向孔或倾斜孔时其洞室宽度为2.5米,高度为2.8-3米。
2、将气水管路、照明线路等引至工作面附近待用。
3、按孔为设计的要求,将支柱架设牢固。支柱的上下两端要垫上木板,在将横轴和卡环按照一定的高度和方向装在支柱上,利用手摇绞车将机器提起,按所需的角度固定在支柱上,然后调整钻机的孔向。
(二)作业前的检查
1、开始工作时,应仔细检查气水管路是否连接牢固,有没有漏气漏水的现象。
2、检查注油器内是否已经装满机油。
3、检查各部分的 螺钉、螺帽、接头等处是否已经拧紧,立柱是否确实顶得很牢固。
1、开始工作时,应仔细检查气水管路是否连接牢固,有没有漏气漏水的现象。
2、检查注油器内是否已经装满机油。
3、检查各部分的 螺钉、螺帽、接头等处是否已经拧紧,立柱是否确实顶得很牢固。
(三)凿孔作业程序
开孔时,先起动电动机,待转运正常后扳动操纵器的推进手把。使其得到适当的推进力,然后再扳动控制冲击器的手把到工作位置。凿岩工作以后,可以打开水阀,使气水混合物保持在有适当的比例。进行正常的凿岩工作。当推进工作使缷杆器移动到与托钎器相碰时,为钻完一根钻杆。要停止电动机运转和停止给冲击器送气、送水、把叉子插到托钎器的钻杆槽中,使电机反转滑板后退,使接头与钻杆脱开,再接第二根钻杆,按此下你循环连续工作。
开孔时,先起动电动机,待转运正常后扳动操纵器的推进手把。使其得到适当的推进力,然后再扳动控制冲击器的手把到工作位置。凿岩工作以后,可以打开水阀,使气水混合物保持在有适当的比例。进行正常的凿岩工作。当推进工作使缷杆器移动到与托钎器相碰时,为钻完一根钻杆。要停止电动机运转和停止给冲击器送气、送水、把叉子插到托钎器的钻杆槽中,使电机反转滑板后退,使接头与钻杆脱开,再接第二根钻杆,按此下你循环连续工作。
