ZFYD低矮型反井钻机的工作原理与结构特点

低矮型反井钻机的工作原理与结构特点

低矮型反井钻机的工作原理
ZFYD系列反井钻机的工作原理与其它反井钻机大致相同，即将钻机安装在上水平，先由上往下钻一个先导孔，然后在下水平巷道卸去先导孔钻头，安装上扩孔钻头，再由下往上扩孔，直到把扩孔钻头打到上水平，完成反井施工。

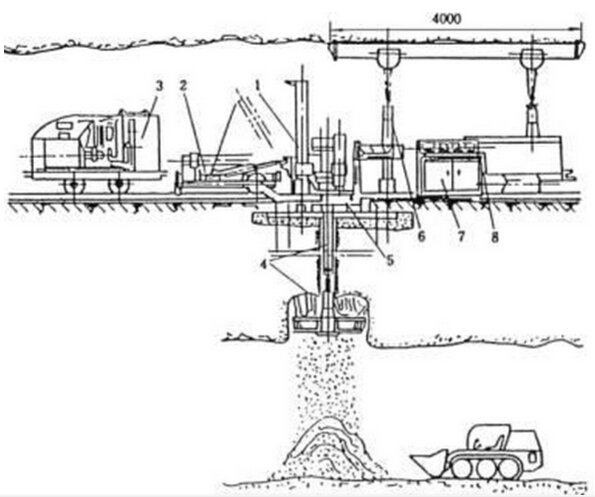

该钻机主要由主机、运搬车、液压泵站、钻具（包括钻杆、稳定钻杆、三牙轮钻头及扩孔钻头等）液压操作台、钻机基础、钻杆起吊装置等组成。
主机由两台液压马达通过齿轮减速箱、驱动头构成钻机回转系统，驱动头与钻杆联接，带动钻杆与钻头进行钻孔所需的回转运动，并给钻机提供所需的扭矩。三只对称布置的推进油缸带动减速箱、驱动头及钻具上、下移动构成钻机的推进系统，并给钻机提供钻孔所需的钻压。在扭矩及钻压的联合作用下，三牙轮钻头或扩孔钻头破碎岩石。在先导孔钻进中，被破碎下来的岩石屑用洗井液采用正循环方式排至井口上部，再扩孔时，岩石屑靠自重落到下水平巷道。
低矮型反井钻机的结构特点如下
⑴在回转系统中，选用了两台并联的低速大扭矩液压马达，简化了减速箱的设计同时还可以获得两种不同的转速和扭矩。
⑵采用国际上较为先进的三缸两柱式结构，整体钢性较强，稳定性好，同时三只油缸对称布置，对钻具施加的力均匀，从而保证了钻机钻孔时的工作稳定性。
⑶采用带浮动量的驱动头，装卸钻杆时使钻杆上、下浮动，以免由于主轴的升降速度与螺距不一致而损坏螺纹，且在驱动头的外齿套上设计了反向棘轮，配合辅助卸杆器拆卸钻杆。
⑷液压系统的主回路小机型采用开式回路，掖压系统简单可靠；大机型采用闭式回路，从而大大减小了钻机上液压泵站的油箱体积，保证了主系统中工作油液的清洁度，有效提高了液压元件的使用寿命。
⑸钻机采用全液压传动，动力单一，便于管理。

低矮型反井钻机主要的特点
（1）采用伸缩式套筒油缸，球塞液压马达，使钻机结构紧凑、钻进时工作高度≤2500mm(轨 面至液压马达上表面)，不用开拓峒室。
（2）钻机外形尺寸小，重量轻，钻机运输方便，整体可进1t罐笼。
（3）钻机采用刚性基础，工作平稳，成井质量高、偏斜率小。
（4）使用浮动式驱动头，上卸钻杆方便，不易损坏钻杆螺纹。
（5）钻杆装卸工具先进，操作简单，效率高。
（6）钻机为全液压驱动，防爆、防尘。
