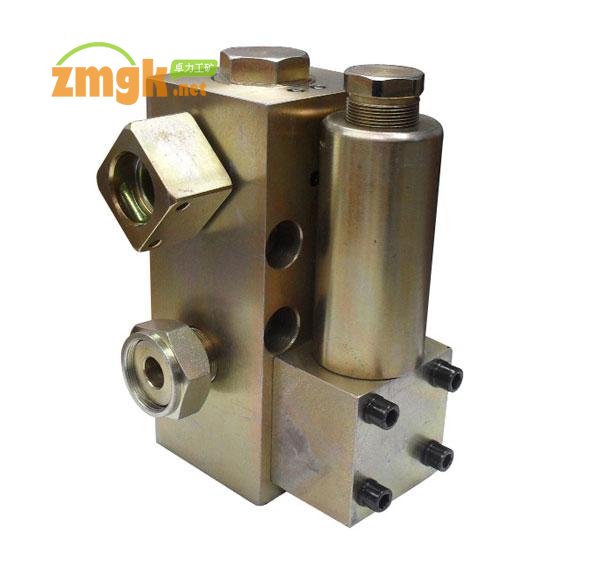

南京型卸载阀

卓力工矿优质供应卸载阀、南京型卸载阀
卸载阀
主要由单向阀、主阀及先导阀组成。
卸载阀作用:当供液系统压力超过卸载阀的调定压力时(如支架停止用液时)卸载阀动作,把泵排出的乳化液直接送入乳化液箱,使泵站处于空载下运行。节省电力,延长泵站使用寿命。
卸载阀的工作原理:泵输出的高压乳化液进入卸载阀后,分成四条液路。
第一条:冲开单向阀向支架系统供液;
第二条:冲开单向阀的高压乳化液经控制液路到达先导阀滑套下腔,给阀杆一个向上的推力;
第三条:来自泵的高压乳化液经中间的控制液路和先导阀下腔作用在主阀的推力活塞下腔,使主阀关闭。
第四条:经主阀阀口,是高压乳化液的卸载回液液路。当支架停止用液或系统压力升高到超过先导阀的调定压力时,作用于先导阀滑套下端的高压乳化液顶开先导阀,使作用于主阀推力活塞下腔的高压乳化液卸载回零,主阀因失
去依托而打开,此时乳化液经主阀卸载回乳化液箱,同时单向阀在乳化液的压力作用下关闭,单向阀上腔形成高压密封腔,从而维持阀的持续开启,实现阀稳定卸载状态,泵处于低压运行。当支架重新用液或系统漏损,单向阀上高压
腔压力下降至卸载阀的恢复工作压力时,先导阀在弹簧力的作用下关闭,主阀的推力活塞下腔重新建立起压力,主阀关闭,泵站恢复供液状态。
调节卸载阀的工作压力时,只需调节先导阀调整螺套,即调节先导阀碟形弹簧作用力,其调定压力为出厂时泵的公称压力。

卸载阀
