如何对钻机进行安全操作与维护
来源：www.zmgk.net 作者：admin 日期：2014-03-29 06:52:50 热度：1393 ℃
钻井机械本来就危 险，并可造成财产损失、人身伤害，甚至死亡。在钻机附近遵守本章所有准则 与指导并加上一般常识将可大大地降低严重或致命的事故发生的可能性。 在任 何操作或维护钻机之前， 请详细阅读随本钻机附带的操作与维护手册和所有的 安全指导书。认真学习手册并明白任何以安全和高效的方式使用此钻机。使用 钻机前遵守所有安全启动程序。操作钻机时安全至关重要。如有任何不理解的 安全指导信息，请联络卓力公司。
▲危 险 不当的使用、不正确的保养或未经允许对设备的改造将导致 财产损失、严重人身伤害甚至死亡。 没有制造商的书面允许请勿擅自改造本设备。未经书面允许的改造我们将不 予保修并可能造成财产损失、严重人身伤害甚至死亡。 应认真阅读安全操作指导书并将其作为参考书。 由联邦钻探协会 （前身为国 际钻探组织） 印刷的安全操作指导书是公认的为钻进设备使用者编写的安全操作 手册。 更多副本可从联邦钻探协会获得，
A. 谁为你的人身安全负责？ 每个人都要为自己的安全负责，并且应该始终警惕自己的周围，因为钻机 “生来”就很危险。而且，钻机操作者（和安全督导员）必须为设备安全操作 负责。操作者必须钻机的操作特性，运行时应保持冷静并格外小心，并确保同事和观察员都遵守所有的安全操作程序。本书中的安全钻进指导书，指导意见 和准则，以及钻机上的警示标签都为安全工作提供了提醒和原则。
B. 防护服 在钻机附近工作时要穿上防护服。 在钻机附近时要始终戴着安全帽， 穿防护鞋和 防护眼镜。在任何形式的电流附近工作时必须着 绝缘手套和绝缘靴子以防止电击或死亡。在挥发 性的环境下工作时要戴上呼吸器以防止内部器官 的伤害比如矽肺病（一种致病的 , 不可治愈的并且 有时是由于过多暴露于含有可呼吸性游离硅的环境而导致致命性的肺部疾病） 。 不要在钻机旁穿宽松的衣服或不扎头发。 反而， 为防止钻机夹住身体部位要 穿紧身的衣服并扎紧头发。 噪音级别将根据钻进模式、 控制仪表的设定值及钻进场地的回音特性的不同 会有很大区别。 任何在井场或其附近的工人或参观者必须采取听力保护措施。 否 则可能导致部分或完全失去听力。
C. 钻井工人的培训 所有的钻机工人和维护工人都必须并且只能由专业人员演示其改造内容。 如 果他们没有经过关于钻机的培训， 那么工作之前需要培训。 始终都必须对在钻机 附近培训的工人进行监督。所有工人都必须对钻机操作与维护手册有深刻的理 解。 任何维护钻机的操作或检修工人应该具备有关钻机、 其部件和任何维护工作 进行时可能发生的特殊情况等的知识。
D ．关于警示标签 在钻机若干部位和危险部位贴有如图 2-1 所示的警示标签。请遵守警示标签 所示内容。确保在钻机附近者都意识到钻机上和手册中的警示标签所示的信息。 若干任何一个丢失或看不清了，就更换新的。
图 2-1. 钻机上警示标签样本示意 不遵守任何一个危险、 警告和注意警示标签所示内容将导致人身伤害、 财产 损失或死亡。
以下是对各种警示标签的描述。 虽然所购钻机上不会有下面所示的 一些警示标签，但是遵守下列所示所有警示标签还是对操作钻机有好处的。
a ．危险标签 · 不着安全设备而吸入高压气体可导致死亡或严重伤害。请参阅美国职业安全 与卫生条例相关标准。 · 高压空气中可能含导致严重人身伤害的有废气或其它有毒烟雾。不要吸入来 自空压机的气体。 · 乙醚： 爆炸性液体。可导致严重人身伤害甚至死亡。不要向空气滤清器喷入 任何助燃剂。 · 电击可导致严重人身伤害或死亡。不要在升高、降低或操作桅杆时使其触及电缆。 · 不当的使用、不正确的保养或未经书面允许对设备的改造将导致财产损失、严重人身伤 害甚至死亡。 操作或维护钻机之前，请详细阅读随本钻机附带的操作手册和安 全指导书。 未经制造商的书面允许请勿改造或修改设备。 · 下落的钻杆可导致严重财产损失、严重人身伤害或死亡。不要在滑杆器上使 用钢缆或锁链形式的钻杆吊索。滑杆器是与钻杆吊钩或实心换杆器配合使用 的。 · 桅杆升起状态下移动或拖拽钻机可导致财产损失、严重人身伤害或死亡。维 护升起时不要移动或拖拽钻机。钻机水平、液压支腿伸出时才能升起桅杆。 · 旋转的风扇叶子 - 可导致严重人身伤害。 手不要靠近它。 没有防护罩 （涉及风 扇的防护罩）时不要操作它。任何一个门未关好时操作机器将使冷却系统出 现问题。 · 旋转并移动的变速箱可造成严重人身伤害。变速箱运行时要留意。
b. 警告标签 · 空压机运行或已加压时不要移去保护帽、插销或其它部件。移去保护帽、插销或其它空 压机部件前要关闭空压机并释放所有内部压力。 · 高温高压气体可造成严重人身伤害或死亡。检修（对于空压机）前要彻底释放其压力。 · 已压缩气体可能含有废气或其它有毒烟雾。它可造成严重人身伤害。不要吸 入来自空压机的气体。 · 旋转部件可造成严重人身伤害。无防护罩时不要操作。运行时请远离。 · 打开箱体前其内压力必须释放。 · 电瓶内有可导致失明和严重灼伤的气体和酸性物质。不要将火花和火焰靠近 电瓶。 · 不要搭乘控制面板、旋转齿轮箱或钻机上其它旋转部件。否则可造成严重人 身伤害和死亡。检修前降低桅杆。 · 在桅杆倾斜区域活动可造成严重人身伤害和死亡。应远离该区域。 · 下落的桅杆可造成严重人身伤害、死亡和财产损失。检修后要释放液压缸内 空气。 · 钻机运行时不要攀登桅杆。只有在具备合适的安全和地面设备的情况下才可 攀爬。 · 套管夹持装置的不当使用可导致严重惹是生非或财产损失。其最大提升力取 决于钻机配置。请参阅有关其最大提升力的参数表。 · 破损和晃动的绳索可造成严重人身伤害。升起、降落或滑动桅杆前要将卷扬 机绳索释放。 · 卷扬机上应至少有 5 圈绳索，否则将造成严重人身伤害或死亡。 · 使用不当的钻具支撑装置可导致严重人身伤害或财产损失。从动力头旋转变 速箱上上扣或卸扣时，必须在井口将钻具另一端支撑好。 · 钻杆吊索的不当操作可造成人身伤害或财产损失。使用前要认真研读钻机操 作手册。不要改造其设计。使用前始终确保吊索锁止销和吊钩内销稳固、可 靠，顺序正确。保证负载时升起和降落顺畅。每次使用前检查吊索锁止销、 吊钩内销及绳索。 · 卸扣大钳的摆动操作可造成严重人身伤害。 始终 保持钳牙和即将卸下的钻杆 丝扣直线垂直。 不要 把大钳作为夹持装置使用。 永远不要 在大钳另一侧施加 旋转扭矩。 · 下落物体可造成严重人身伤害。起吊物体钳确保已经稳固。 · 松弛的钻杆丝扣可造成严重人身伤害或财产损失。如果运输过程中钻杆未卸 下，动力头就必须与其啮合以夹持钻杆。 · 岩石钻进过程中暴露于结晶硅（游离态）可导致严重甚至致命性的呼吸系统 疾病。参阅第二章第 16 页以获取更多关于预防矽肺病的信息。
c. 注意标签 · 操作钻机或在钻机附近工作时应着防护服。 · 油冷却器里面装满了油。打开图时要小心。 · 对钻机的不当焊接将造成电喷发动机的损害。为降低对发动机主电脑损害的 可能性，应尽可能近地在焊接处将焊机接地。 · 对桅杆位置或倾斜阀门的不当操作可能会损害钻机。操作桅杆位置或倾斜阀 门前桅杆应该可以在其支架上自由移动。 · 桅杆升降的不当操作可损害钻机。试图升降桅杆前 必须 把动力头降到最低。
B. 以良好的维护降低操作危险 遵从维护手册中的维护指示可降低操作危险。 我们也建议采取一般认可的用 于建筑机械维护的措施。
C. 钻进安全 操作者必须掌握此钻机的所有操作钮和选配设备的常规使用方法。请牢记： 只有在操作者应用智慧、细心和一般常识的情况下才可保证钻进安全。
D. 操作前常规安全指导 遵从常规操作流程可能导致事故。这包括（但不止这些） ：电击死亡、钻 机倾翻、火灾和坠落物体等。 操作钻机前应遵从以下指导： · 确保在井场操作或维护钻机的工人没有吸毒或喝酒。否则可能有伤及他们的 同事、钻机和自己的危险。 · 始终保证钻机操作者都是合格的 / 已培训的人员。 保证他们都研读了钻机操作 与维护手册。 · 确保防护服没有破旧。参阅第二章第 2 页以获得更多有关防护服的信息。 · 检查钻机上所有警示标签。如果任何标签丢失或字迹模糊，就定制新的。参 阅第二章第 2 页以获得更多关于警示标签的信息。 · 确保钻机稳固地停靠于水平并且坚固的地面。否则钻机可能倾翻。钻机未保 持水平时永远不要对其进行维护。 · 雪姆公司建议使用全液压可伸缩桅杆钻机时配备足够长的地面支撑装置。 TXD 和 T200XD 型钻机需要足够长的地面支撑装置以配备使用钻机底部前方稳 固装置。当未使用地木并且操作者选择仅使用地面凹槽时，应确保使用了合 适的凹槽装置。凹槽是一种可以使钻机停靠稳固并且水平的结构。首先调节 钻机左右水平。然后使其前后部坐入凹槽直至钻机水平。下图所示的凹槽和 调节水平的材料是（但不止这些）土、木头、岩石和金属。只能使用可使钻 机稳固并安全操作的地木或阻挡装置。如果用于上述作用的材料不是那么稳 固或安全，就不要 使用 。调平钻机时要利用一般常识。对于降低倾翻事故的 发生，合适的凹槽装置是至关重要的。
图 2-2 是一地面支撑装置示例
图 2-2. 地面支撑装置示例 ·
为避免倾翻（如 图 2-3 所示）危险，调平钻机前应完全收回桅杆。
图 2-3. 钻机倾翻事故示例
· 操作钻机前都要进行安全性检查。检查润滑、过滤器状况，电线和绳索的一 般性检查。 图 2-4 所示的为一磨损的钢缆。 参阅第三章的安全性检查对照表。 图 2-4. 磨损钢缆示例 · 当部件损坏或丢失时不要操作钻机。必要时检修或更换。 · 检查液压油是否泄露、软管是否损坏。使用合格厂商生产的还是等级的软管 和配套设备。 雪姆公司不生产软管 。 大部分火灾是由软管破损引起的。 图 2-5 是一破损软管示例。 · 钻机运行时软管移动并可能移向尖锐的物体或尖角。留意你的周围。操作钻 机前后都要检查软管位置。操作钻机时、前、后要周期性地检查软管 · 确保钻机远离电线。 · 保持机器、机器上部清洁。处理任何松弛的工具、泥土、碎屑等。
▲危 险 不当的使用、不正确的保养或未经允许对设备的改造将导致 财产损失、严重人身伤害甚至死亡。 没有制造商的书面允许请勿擅自改造本设备。未经书面允许的改造我们将不 予保修并可能造成财产损失、严重人身伤害甚至死亡。 应认真阅读安全操作指导书并将其作为参考书。 由联邦钻探协会 （前身为国 际钻探组织） 印刷的安全操作指导书是公认的为钻进设备使用者编写的安全操作 手册。 更多副本可从联邦钻探协会获得，
A. 谁为你的人身安全负责？ 每个人都要为自己的安全负责，并且应该始终警惕自己的周围，因为钻机 “生来”就很危险。而且，钻机操作者（和安全督导员）必须为设备安全操作 负责。操作者必须钻机的操作特性，运行时应保持冷静并格外小心，并确保同事和观察员都遵守所有的安全操作程序。本书中的安全钻进指导书，指导意见 和准则，以及钻机上的警示标签都为安全工作提供了提醒和原则。
B. 防护服 在钻机附近工作时要穿上防护服。 在钻机附近时要始终戴着安全帽， 穿防护鞋和 防护眼镜。在任何形式的电流附近工作时必须着 绝缘手套和绝缘靴子以防止电击或死亡。在挥发 性的环境下工作时要戴上呼吸器以防止内部器官 的伤害比如矽肺病（一种致病的 , 不可治愈的并且 有时是由于过多暴露于含有可呼吸性游离硅的环境而导致致命性的肺部疾病） 。 不要在钻机旁穿宽松的衣服或不扎头发。 反而， 为防止钻机夹住身体部位要 穿紧身的衣服并扎紧头发。 噪音级别将根据钻进模式、 控制仪表的设定值及钻进场地的回音特性的不同 会有很大区别。 任何在井场或其附近的工人或参观者必须采取听力保护措施。 否 则可能导致部分或完全失去听力。
C. 钻井工人的培训 所有的钻机工人和维护工人都必须并且只能由专业人员演示其改造内容。 如 果他们没有经过关于钻机的培训， 那么工作之前需要培训。 始终都必须对在钻机 附近培训的工人进行监督。所有工人都必须对钻机操作与维护手册有深刻的理 解。 任何维护钻机的操作或检修工人应该具备有关钻机、 其部件和任何维护工作 进行时可能发生的特殊情况等的知识。
D ．关于警示标签 在钻机若干部位和危险部位贴有如图 2-1 所示的警示标签。请遵守警示标签 所示内容。确保在钻机附近者都意识到钻机上和手册中的警示标签所示的信息。 若干任何一个丢失或看不清了，就更换新的。
图 2-1. 钻机上警示标签样本示意 不遵守任何一个危险、 警告和注意警示标签所示内容将导致人身伤害、 财产 损失或死亡。
以下是对各种警示标签的描述。 虽然所购钻机上不会有下面所示的 一些警示标签，但是遵守下列所示所有警示标签还是对操作钻机有好处的。
a ．危险标签 · 不着安全设备而吸入高压气体可导致死亡或严重伤害。请参阅美国职业安全 与卫生条例相关标准。 · 高压空气中可能含导致严重人身伤害的有废气或其它有毒烟雾。不要吸入来 自空压机的气体。 · 乙醚： 爆炸性液体。可导致严重人身伤害甚至死亡。不要向空气滤清器喷入 任何助燃剂。 · 电击可导致严重人身伤害或死亡。不要在升高、降低或操作桅杆时使其触及电缆。 · 不当的使用、不正确的保养或未经书面允许对设备的改造将导致财产损失、严重人身伤 害甚至死亡。 操作或维护钻机之前，请详细阅读随本钻机附带的操作手册和安 全指导书。 未经制造商的书面允许请勿改造或修改设备。 · 下落的钻杆可导致严重财产损失、严重人身伤害或死亡。不要在滑杆器上使 用钢缆或锁链形式的钻杆吊索。滑杆器是与钻杆吊钩或实心换杆器配合使用 的。 · 桅杆升起状态下移动或拖拽钻机可导致财产损失、严重人身伤害或死亡。维 护升起时不要移动或拖拽钻机。钻机水平、液压支腿伸出时才能升起桅杆。 · 旋转的风扇叶子 - 可导致严重人身伤害。 手不要靠近它。 没有防护罩 （涉及风 扇的防护罩）时不要操作它。任何一个门未关好时操作机器将使冷却系统出 现问题。 · 旋转并移动的变速箱可造成严重人身伤害。变速箱运行时要留意。
b. 警告标签 · 空压机运行或已加压时不要移去保护帽、插销或其它部件。移去保护帽、插销或其它空 压机部件前要关闭空压机并释放所有内部压力。 · 高温高压气体可造成严重人身伤害或死亡。检修（对于空压机）前要彻底释放其压力。 · 已压缩气体可能含有废气或其它有毒烟雾。它可造成严重人身伤害。不要吸 入来自空压机的气体。 · 旋转部件可造成严重人身伤害。无防护罩时不要操作。运行时请远离。 · 打开箱体前其内压力必须释放。 · 电瓶内有可导致失明和严重灼伤的气体和酸性物质。不要将火花和火焰靠近 电瓶。 · 不要搭乘控制面板、旋转齿轮箱或钻机上其它旋转部件。否则可造成严重人 身伤害和死亡。检修前降低桅杆。 · 在桅杆倾斜区域活动可造成严重人身伤害和死亡。应远离该区域。 · 下落的桅杆可造成严重人身伤害、死亡和财产损失。检修后要释放液压缸内 空气。 · 钻机运行时不要攀登桅杆。只有在具备合适的安全和地面设备的情况下才可 攀爬。 · 套管夹持装置的不当使用可导致严重惹是生非或财产损失。其最大提升力取 决于钻机配置。请参阅有关其最大提升力的参数表。 · 破损和晃动的绳索可造成严重人身伤害。升起、降落或滑动桅杆前要将卷扬 机绳索释放。 · 卷扬机上应至少有 5 圈绳索，否则将造成严重人身伤害或死亡。 · 使用不当的钻具支撑装置可导致严重人身伤害或财产损失。从动力头旋转变 速箱上上扣或卸扣时，必须在井口将钻具另一端支撑好。 · 钻杆吊索的不当操作可造成人身伤害或财产损失。使用前要认真研读钻机操 作手册。不要改造其设计。使用前始终确保吊索锁止销和吊钩内销稳固、可 靠，顺序正确。保证负载时升起和降落顺畅。每次使用前检查吊索锁止销、 吊钩内销及绳索。 · 卸扣大钳的摆动操作可造成严重人身伤害。 始终 保持钳牙和即将卸下的钻杆 丝扣直线垂直。 不要 把大钳作为夹持装置使用。 永远不要 在大钳另一侧施加 旋转扭矩。 · 下落物体可造成严重人身伤害。起吊物体钳确保已经稳固。 · 松弛的钻杆丝扣可造成严重人身伤害或财产损失。如果运输过程中钻杆未卸 下，动力头就必须与其啮合以夹持钻杆。 · 岩石钻进过程中暴露于结晶硅（游离态）可导致严重甚至致命性的呼吸系统 疾病。参阅第二章第 16 页以获取更多关于预防矽肺病的信息。
c. 注意标签 · 操作钻机或在钻机附近工作时应着防护服。 · 油冷却器里面装满了油。打开图时要小心。 · 对钻机的不当焊接将造成电喷发动机的损害。为降低对发动机主电脑损害的 可能性，应尽可能近地在焊接处将焊机接地。 · 对桅杆位置或倾斜阀门的不当操作可能会损害钻机。操作桅杆位置或倾斜阀 门前桅杆应该可以在其支架上自由移动。 · 桅杆升降的不当操作可损害钻机。试图升降桅杆前 必须 把动力头降到最低。
B. 以良好的维护降低操作危险 遵从维护手册中的维护指示可降低操作危险。 我们也建议采取一般认可的用 于建筑机械维护的措施。
C. 钻进安全 操作者必须掌握此钻机的所有操作钮和选配设备的常规使用方法。请牢记： 只有在操作者应用智慧、细心和一般常识的情况下才可保证钻进安全。
D. 操作前常规安全指导 遵从常规操作流程可能导致事故。这包括（但不止这些） ：电击死亡、钻 机倾翻、火灾和坠落物体等。 操作钻机前应遵从以下指导： · 确保在井场操作或维护钻机的工人没有吸毒或喝酒。否则可能有伤及他们的 同事、钻机和自己的危险。 · 始终保证钻机操作者都是合格的 / 已培训的人员。 保证他们都研读了钻机操作 与维护手册。 · 确保防护服没有破旧。参阅第二章第 2 页以获得更多有关防护服的信息。 · 检查钻机上所有警示标签。如果任何标签丢失或字迹模糊，就定制新的。参 阅第二章第 2 页以获得更多关于警示标签的信息。 · 确保钻机稳固地停靠于水平并且坚固的地面。否则钻机可能倾翻。钻机未保 持水平时永远不要对其进行维护。 · 雪姆公司建议使用全液压可伸缩桅杆钻机时配备足够长的地面支撑装置。 TXD 和 T200XD 型钻机需要足够长的地面支撑装置以配备使用钻机底部前方稳 固装置。当未使用地木并且操作者选择仅使用地面凹槽时，应确保使用了合 适的凹槽装置。凹槽是一种可以使钻机停靠稳固并且水平的结构。首先调节 钻机左右水平。然后使其前后部坐入凹槽直至钻机水平。下图所示的凹槽和 调节水平的材料是（但不止这些）土、木头、岩石和金属。只能使用可使钻 机稳固并安全操作的地木或阻挡装置。如果用于上述作用的材料不是那么稳 固或安全，就不要 使用 。调平钻机时要利用一般常识。对于降低倾翻事故的 发生，合适的凹槽装置是至关重要的。
图 2-2 是一地面支撑装置示例

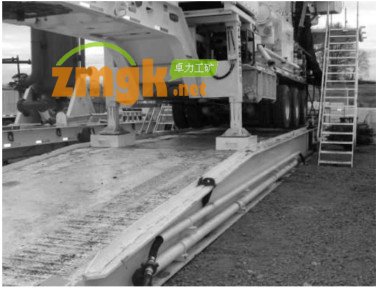

图 2-2. 地面支撑装置示例 ·
为避免倾翻（如 图 2-3 所示）危险，调平钻机前应完全收回桅杆。

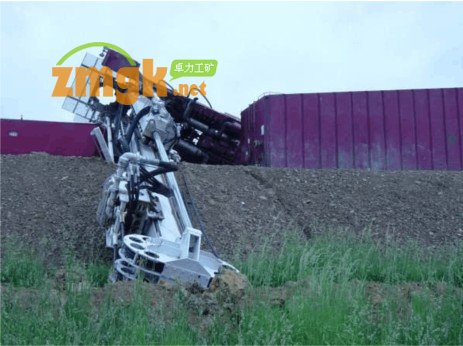

图 2-3. 钻机倾翻事故示例
· 操作钻机前都要进行安全性检查。检查润滑、过滤器状况，电线和绳索的一 般性检查。 图 2-4 所示的为一磨损的钢缆。 参阅第三章的安全性检查对照表。 图 2-4. 磨损钢缆示例 · 当部件损坏或丢失时不要操作钻机。必要时检修或更换。 · 检查液压油是否泄露、软管是否损坏。使用合格厂商生产的还是等级的软管 和配套设备。 雪姆公司不生产软管 。 大部分火灾是由软管破损引起的。 图 2-5 是一破损软管示例。 · 钻机运行时软管移动并可能移向尖锐的物体或尖角。留意你的周围。操作钻 机前后都要检查软管位置。操作钻机时、前、后要周期性地检查软管 · 确保钻机远离电线。 · 保持机器、机器上部清洁。处理任何松弛的工具、泥土、碎屑等。
