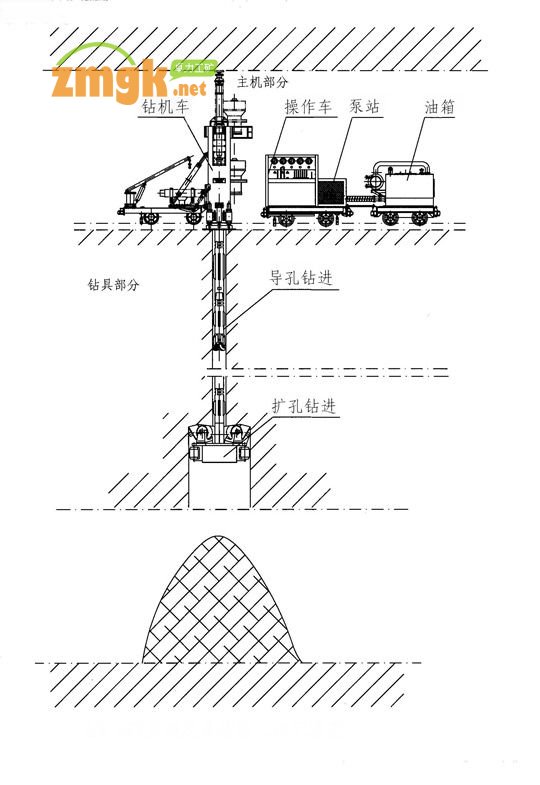

ZFY系列反井钻机工作示意图
来源：www.zmgk.net 作者：admin 日期：2015-12-14 02:41:38 热度：1559 ℃
ZFY系列反井钻机工作示意图
ZFY系列反井钻机主要技术参数
ZFY系列反井钻机主要技术参数
| 钻机型号/基本参数 | ZFY1.2/30/150 | ZFY1.4/40/200 | ZFY1.8/40/250 |
| 导孔直径(mm) | 244 | 246 | 250 |
| 扩孔直径(m) | 1.2 | 1.4 | 1.4-1.8 |
| 钻孔深度(m) | 150 | 200 | 300-250 |
| 出轴转速(rpm) | 5-33 | 5-33 | 5-33 |
| 额定扭矩（KN·m） | 15 | 20 | 25 |
| 最大扭矩（KN·m） | 30 | 40 | 40 |
| 最大推力（kN） | 350 | 350 | 700 |
| 扩孔最大拉力（kN） | 850 | 850 | 1250 |
| 钻孔倾角（°） | 60-90 | 60-90 | 60-90 |
|
主机重量（t） （包括运搬车） |
6 | 7.2 | 7.5 |
| 主机运搬尺寸(长宽高)（ mm） | 2290*1110*1430 | 2950*1370*1700 | 2670*1380*1560 |
| 主机工作尺寸(长宽高)（mm） | 2977*1422*3277 | 3230*1770*3448 | 3350*1650*3940 |
| 钻杆直径*有效长度（mm） | 1000 | 1000 | 1000 |
| 钻孔偏斜率（%） | ≤1 | ≤1 | ≤1 |
| 电机功率（kW） | 66 | 86 | 86 |
| 驱动方式 | 全液压驱动 | 全液压驱动 | 全液压驱动 |
| 适应岩性 |
岩石单向抗压强度≤140、0MPa |
||
